Gabay sa Dry Type Transformer: Mga Uri, Specs, at Application

A dry type na transpormer naglilipat ng elektrikal na enerhiya sa pagitan ng mga circuit gamit ang hangin, epoxy resin, o ibang hindi likidong materyal para sa pagkakabukod at paglamig, sa halip na ang mineral na langis na ginagamit sa mga unit na puno ng likido. Inaalis ng konstruksiyon na ito ang mga panganib sa sunog at pagtagas na nauugnay sa langis, kaya naman ang kagamitan ay malawakang tinukoy sa mga ospital, paaralan, matataas na gusali, at data center kung saan kinakailangan ang panloob na pagkakalagay.

155°C Karaniwang limitasyon sa pagtaas ng temperatura ng klase ng insulation para sa mga windings ng cast resin

Ano ang isang Dry Type Transformer?

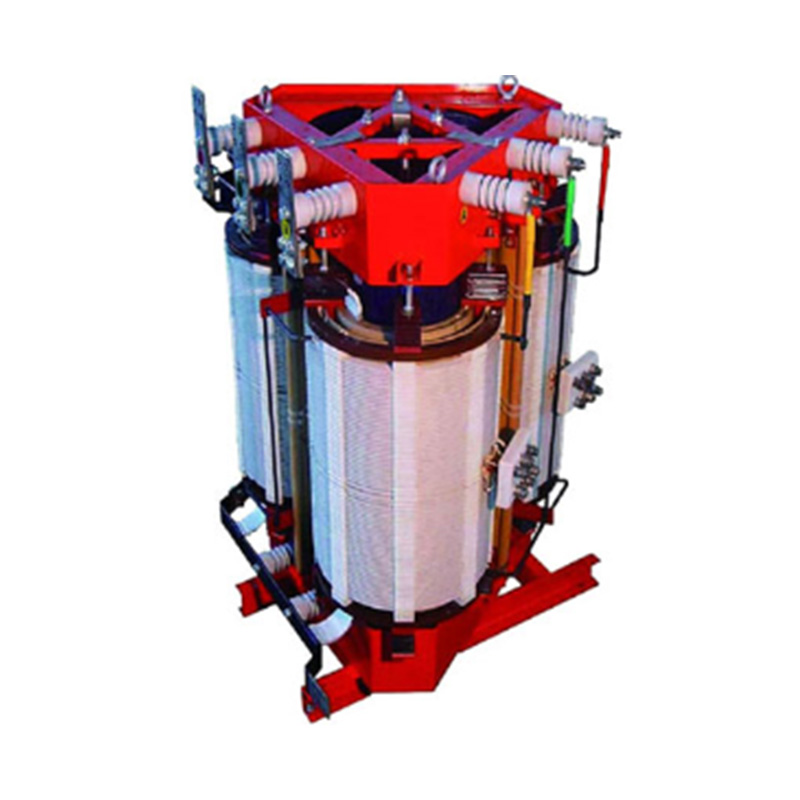

Ang dry type na transpormer ay isang static na de-koryenteng aparato na nagpapapataas o bumaba ng boltahe nang hindi inilulubog ang core at windings nito sa likidong dielectric. Nakakamit ang paglamig sa pamamagitan ng natural na air convection (AN) o forced air circulation (AF), at ang insulation ay ibinibigay ng mga materyales tulad ng cast epoxy resin, varnished cloth, o resin-impregnated paper. Ang kawalan ng likidong pagkakabukod ay nangangahulugan na walang langis na tumagas, mag-apoy, o nangangailangan ng imprastraktura ng containment.

Cast resin dry type na transpormer: isang transpormer kung saan ang pangunahin at pangalawang windings ay vacuum-cast sa epoxy resin, na bumubuo ng solid, moisture-resistant insulation block sa paligid ng copper o aluminum conductor.

Prinsipyo sa Paggawa at Konstruksyon

Tulad ng anumang transpormer, ang isang dry type unit ay nagpapatakbo sa electromagnetic induction. Ang isang alternating current sa primary winding ay bumubuo ng nagbabagong magnetic flux sa laminated steel core, na nag-uudyok ng proporsyonal na boltahe sa pangalawang winding. Tinutukoy ng ratio ng mga pagliko sa pagitan ng pangunahin at pangalawang paikot-ikot kung ang boltahe ng yunit ay tumataas o pababa.

Ang tatlong paikot-ikot na teknolohiya ay karaniwan sa kasalukuyang produksyon:

Cast resin (vacuum-pressure impregnated epoxy) construction, na ginagamit para sa medium at high voltage distribution
Vacuum pressure impregnated (VPI) varnish construction, karaniwang ginagamit para sa mas mababang boltahe o mas maliit na kVA rating
Buksan ang pagbuo ng sugat na may fiberglass o Nomex insulation, na ginagamit kung saan hindi praktikal ang compact resin casting

Mga Teknikal na Detalye at Mga Salik sa Pagganap

Ang tamang pagpili ng isang unit ay depende sa pagtutugma ng ilang na-rate na parameter sa load at installation environment sa halip na kVA capacity lang.

Parameter	Karaniwang Saklaw	Kaugnayan ng Pinili
Rating ng Power	25 kVA hanggang 10,000 kVA	Tumutugma sa konektadong pagkarga kasama ang margin ng paglago
Klase ng Boltahe	Hanggang 36 kV pangunahing	Tinutukoy ng upstream distribution boltahe
Klase ng Insulasyon	Class F (155°C) o Class H (180°C)	Pinamamahalaan ang pinapayagang pagtaas ng temperatura at habang-buhay
Paraan ng Paglamig	AN (natural) o AF (forced air)	Ang AF ay nagdaragdag ng hanggang 40 porsiyentong kapasidad sa panahon ng peak load
Impedance	4 porsiyento hanggang 8 porsiyento	Nakakaapekto sa kasalukuyang fault at regulasyon ng boltahe
Antas ng Tunog	50 dB hanggang 70 dB depende sa kVA	May kaugnayan para sa mga inookupahang panloob na pag-install

Mga Sitwasyon ng Application

Dahil ang isang dry type na transformer ay hindi nangangailangan ng oil containment pit, fire barrier wall, o isang panlabas na vault sa maraming hurisdiksyon, ito ang karaniwang pagpipilian para sa mga lokasyon kung saan ang mga tauhan ay sumasakop sa parehong gusali bilang mga electrical equipment. Ang mga karaniwang kapaligiran sa pag-install ay kinabibilangan ng:

Mga komersyal na matataas na gusali, kung saan naka-install ang unit sa mga itaas na palapag o sa mga electrical room ng basement
Mga ospital at paaralan, kung saan pinaghihigpitan ng mga fire code ang kagamitan na puno ng langis sa loob ng mga inookupahang istruktura
Mga sentro ng data, kung saan ang walang patid na pamamahagi ng kuryente at mababang panganib sa sunog ay parehong priyoridad
Mga instalasyong nababagong enerhiya, kabilang ang mga wind turbine nacelles at mga istasyon ng solar inverter
Mga plantang pang-industriya na may mga lugar ng proseso na nagbabawal sa mga nasusunog na likido malapit sa mga linya ng produksyon

Dry Type vs. Uri ng Langis Transformers

Ang dalawang teknolohiya ay higit na naiiba sa cooling medium, pag-uugali ng sunog, at profile ng pagpapanatili. Ang talahanayan sa ibaba ay nagbubuod ng mga praktikal na pagkakaiba na nauugnay sa isang desisyon sa pagbili.

Salik	Dry Type Transformer	Oil Type Transformer
Medium ng Paglamig	Air o epoxy resin	Mineral o sintetikong langis
Panganib sa Sunog	Available ang mababang, self-extinguishing resin	Mas mataas, nangangailangan ng pagpigil
Panloob na Pag-install	Pinahihintulutan sa karamihan ng mga inookupahang gusali	Karaniwang pinaghihigpitan o nangangailangan ng vault
Pagpapanatili	Minimal, walang kinakailangang pagsusuri sa langis	Pana-panahong sampling ng langis at pagsasala
Karaniwang Saklaw ng kVA	25 hanggang 10,000 kVA	25 kVA hanggang mahigit 100,000 kVA
Overload Tolerance	Ibaba nang walang sapilitang paglamig ng hangin	Sa pangkalahatan ay mas mataas, ang langis ay nagpapalabas ng init nang mahusay

Mga Pagsasaalang-alang sa Pagpili

Pagkakalantad sa kapaligiran. Ang mga panloob na yunit ay gumagamit ng mga karaniwang enclosure; Nangangailangan ang mga panlabas na-rated na dry type na mga transformer ng weatherproof enclosure na may karagdagang proteksyon sa kaagnasan at drainage.

I-load ang profile. Ang patuloy na mabibigat na pagkarga ay nakikinabang mula sa sapilitang mga opsyon sa paglamig ng hangin at mas mababang impedance rating upang limitahan ang pagbaba ng boltahe.

Altitude at ambient temperature. Ang parehong mga salik ay nagpapababa ng epektibong kapasidad ng kVA at dapat na isama sa derating na pagkalkula.

Mga kinakailangan sa tunog. Ang mga inookupahang gusali ay kadalasang tumutukoy ng pinakamataas na antas ng tunog, na nakakaapekto sa pangunahing disenyo at paraan ng pag-mount.

Pagsunod sa code ng sunog at gusali. Ang mga lokal na code ay maaaring mangailangan ng isang partikular na klase ng insulation o rating ng sunog para sa panloob na pagkakalagay.

Magagamit ba ang mga Dry Type Transformer sa Labas?

Oo, posible ang pag-install sa labas kapag ang unit ay ginawa gamit ang weatherproof enclosure na na-rate para sa application, karaniwang NEMA 3R o katumbas nito. Kasama sa mga panlabas na dry type na transformer ang karagdagang proteksyon laban sa moisture ingress, ventilation louvers na may rain hood, at corrosion-resistant coatings. Ang mga pagbabago sa temperatura at halumigmig sa paligid ay dapat isama sa thermal na disenyo kapag tumutukoy sa isang panlabas na yunit.

Mga Rekomendasyon sa Pag-install at Pagpapanatili

Paghahanda ng site. Kumpirmahin ang kapasidad sa paglo-load ng sahig, clearance ng bentilasyon, at pag-access para sa inspeksyon ng coil sa hinaharap.

Koneksyon ng kuryente. I-verify ang mga detalye ng torque sa lahat ng terminal connection at kumpirmahin ang tamang pag-ikot ng phase bago pasiglahin.

Mga pagsusulit sa pag-komisyon. Magsagawa ng insulation resistance testing at winding resistance measurement bago ang unang energization.

Regular na inspeksyon. Suriin ang mga pagbubukas ng bentilasyon para sa akumulasyon ng alikabok at suriin ang mga paikot-ikot na biswal sa isang naka-iskedyul na agwat, karaniwang taun-taon.

Thermal monitoring. Kung saan karapat-dapat, suriin ang winding temperature sensor readings para makita ang mga maagang senyales ng overload o pagbara ng bentilasyon.

Mga Karaniwang Pagkakamali at Hindi Napapansin na mga Pagsasaalang-alang

Undersizing ventilation clearance, na nagpapataas ng operating temperature at nagpapaikli ng winding life
Hindi pinapansin ang altitude derating factor kapag nag-i-install sa itaas ng 1,000 metrong elevation
Pagpili ng mga halaga ng impedance nang hindi sinusuri ang kasalukuyang koordinasyon ng upstream fault
Tinatanaw ang mga kinakailangan sa sound level sa mga inookupahang pag-install sa sahig
Nilaktawan ang insulation resistance testing bago ang paunang energization

Mga Trend at Pananaw sa Industriya

Ang pangangailangan para sa mas mataas na mga rating ng kahusayan, na hinihimok ng na-update na mga pamantayan ng kahusayan ng enerhiya sa maraming rehiyon, ay nagtutulak sa mga tagagawa patungo sa pinahusay na mga core steel grade at na-optimize na winding geometry. Ang paglago sa konstruksyon ng data center at renewable energy interconnection ay patuloy na nagpapalawak sa mga application kung saan kinakailangan ang panloob, mababang panganib ng sunog na kagamitan sa pagbabago.

Konklusyon

A dry type na transpormer nag-aalok ng praktikal na alternatibo sa mga kagamitang puno ng langis kung saan ang pag-install sa loob ng bahay, pinababang panganib sa sunog, o pinasimpleng pagpapanatili ay mga priyoridad. Ang pagtutugma ng klase ng insulation, paraan ng paglamig, at rating ng enclosure sa partikular na kapaligiran sa pag-install ay ang pangunahing hakbang sa pagkamit ng maaasahang pangmatagalang pagganap.

Mga Madalas Itanong

Ano ang isang dry type na transpormer?

Ito ay isang transpormer na gumagamit ng hangin o solidong pagkakabukod tulad ng cast epoxy resin sa halip na langis upang i-insulate at palamig ang mga windings, na ginagawa itong angkop para sa panloob na pag-install nang walang imprastraktura na may sunog.

Ano ang pagkakaiba sa pagitan ng dry type at oil type na mga transformer?

Ang mga dry type na unit ay gumagamit ng air o resin insulation at nagdadala ng mas mababang panganib sa sunog, habang ang mga oil type na unit ay gumagamit ng liquid dielectric na nagbibigay ng mas mataas na cooling efficiency ngunit nangangailangan ng containment at pana-panahong pagsusuri ng langis.

Ano ang 4 na uri ng mga transformer?

Ang mga transformer ay karaniwang pinagsama ayon sa paraan ng paglamig at pagkakabukod sa dry type, oil-immersed, cast resin, at gas-insulated na mga uri, bawat isa ay angkop sa iba't ibang klase ng boltahe at mga kapaligiran sa pag-install.

Ano ang ginagamit ng mga dry type na transformer?

Ginagamit ang mga ito upang ipataas o pababa ang boltahe sa mga komersyal na gusali, ospital, paaralan, data center, at mga pasilidad na pang-industriya kung saan kinakailangan ang panloob na pagkakalagay at pinababang panganib ng sunog.

Maaari bang gamitin ang mga dry type na transformer sa labas?

Oo, kapag nakalagay sa isang hindi tinatablan ng panahon na enclosure na na-rate para sa panlabas na pagkakalantad, na may karagdagang proteksyon laban sa kahalumigmigan, kaagnasan, at pagkakaiba-iba ng temperatura sa paligid.
